初级工商管理辅导资料：质量控制方法
一、两图一表法
(一)排列图
排列图又称主次因素分析图或帕累托图。排列图法是根据“关键的少数，次要的多数”原理，将数据分项目排列作图，以直观的方法来表明质量问题的主次及关键所在的一种方法。排列图是针对各种问题按原因或状况分类，将数据从大到小排列而出的累计柱状图。其在质量管理中的作用主要是抓住影响质量的关键性问题。
在制作排列图的过程中主要有以下四个步骤：
(1)确定需要调查的问题和收集数据。
(2)设计数据记录表，填写记录表并计算合计栏。
(3)计算数据表中各项不合格数据的总数，以及各项不合格数据所占百分比和累计百分比。

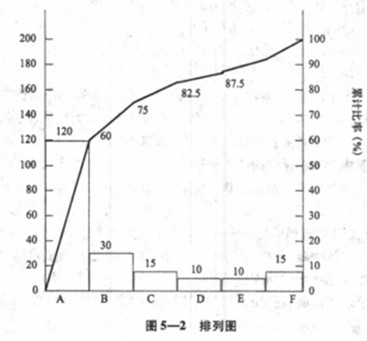

(4)制作排列图。排列图包括两根纵轴和一根横轴，左纵轴刻度代表不合格件数或频数，右纵轴刻度代表比率或频率，左纵轴上频数值要与右纵轴上的频率值相对应；横轴上将所统计各项依据频数从大到小依次排列。然后在横轴上按频数大小画出直方柱。在直方柱右边线上方标出累计值，用实线连接累计值点做出帕累托曲线(见图5—2)。
(二)因果分析图

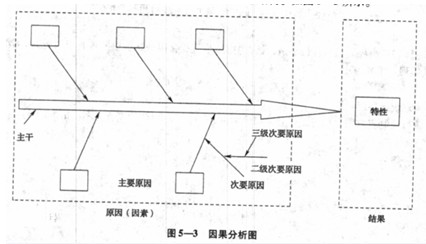

因果分析图文称特性要因图、树枝图或鱼刺图。因果分析图在质量管理过程中的主要作用在于通过深入剖析，找出质量问题与众多因素的因果结构。如图5—3所示。
在使用因果分析图时应该集思广益，充分听取各方面人员的意见，并将其反映到图上。探讨一个质量问题产生的原因对，要从大到小，从粗到细，追溯根源，直到能采取具体解决措施为止。
(三)对策表
对策表(措施表或措施计划表)在利用排列图找出影响质量的主要因素，因果分析图找出主要原因之后，就要制定解决问题的对策，即制订改进措施和计划。将这些改进措施和计划绘制成表，就是对策表。
