1.总成本、总固定成本和总可变成本曲线
根据成本函数，可以画出总成本(TC)曲线、总固定成本(TFC)曲线和总可变成本(TVC)曲线，如图3—2所示。
从图3—2可以看出，总成本曲线是从纵轴一个截点即产量为零时总成本等于固定成本的那个点F开始，随产量的增加而逐步上升，开始时是以递减的增长率上升，当产量达到一定水平后，便以递增的增长率上升。总固定成本曲线是平行于横轴的一条直线。产量为零时，总可变成本为零，随着产量的增加，总可变成本逐步上升，开始以递减的增长率上升，产量达到一定水平后，便以递增的增长率上升。总可变成本曲线上升的速度和总成本曲线上升的速度之间存在着对应的关系，说明二者的变动规律是一致的。

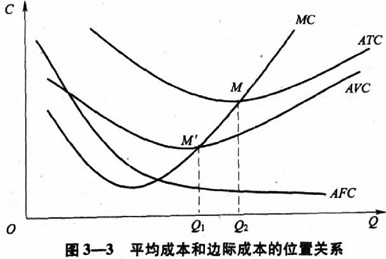

2.平均总成本、平均固定成本、平均可变成本、边际成本曲线，根据成本函数，也可画出平均总成本(ATC)曲线、平均固定成本(AFC)曲线、平均可变成本(AVC)曲线、边际成本(MC)曲线，如图3—3所示。
平均总成本曲线开始时随着产量增加而迅速下降，M点是平均总成本曲线的最低点，过这一点以后，平均总成本曲线又随产量的增加而上升。平均可变成本曲线开始时随产量的增加而逐步下降，M‘点是平均可变成本曲线的最低点。平均固定成本曲线随着产量的增加而递减，逐渐向横轴接近。边际成本曲线开始时随产量的增加而迅速下降，很快就降到最低点，过最低点以后，便随着产量的增加而迅速上升，上升的速度比平均可变成本曲线的上升速度更快。边际成本曲线上升时首先通过平均可变成本曲线的最低点M’，然后又通过平均总成本曲线的最低点M.图3—3反映了各种平均成本和边际成本的变动的规律，以及它们相互间的关系。
平均固定成本随着产量的增加而逐渐减少，是因为固定成本在短期内不变，产量增加，则分摊到每一单位产品上的固定成本就减少了。其变动规律是开始降低幅度很大，以后降低幅度越来越小。
平均可变成本变动规律是，开始随着产量的增加和生产要素的充分利用，呈降低趋势，但是当产量达到一定水平后，又呈现出上升的趋势。
平均总成本的变动规律与平均可变成本变动规律相似，也是随产量增加先下降后上升。都具有先降后升的U形特征。
边际成本与平均总成本之间存在着一种非常明显的关系，边际成本曲线与平均总成本曲线相交于平均总成本曲线的最低点M.在M点之前，边际成本曲线低于平均总成本曲线；在M点之后，边际成本曲线高于平均总成本曲线。就是说，当平均总成本随产量的增加而下降时，边际成本必定小于平均总成本。当平均总成本随产量增加而上升时，边际成本必定大于平均总成本。当边际成本与平均总成本正好相等时，平均总成本处于最低点。
边际成本与平均可变成本之间也存在着类似的关系，边际成本曲线与平均可变成本曲线相交于平均可变成本曲线的最低点M’。在M’点之前，MC曲线低于平均可变成本曲线；在M’点之后，边际成本曲线高于平均可变成本曲线。而且，无论是上升还是下降，边际成本曲线的变动都快于平均可变成本曲线。
在以上三条曲线中，边际成本曲线最早到达最低点。由于平均总成本既包括平均可变成本，还包括平均固定成本，随着产量的增加，受固定成本的影响，平均总成本曲线的最低点M的出现慢于且高于平均可变成本曲线的最低点M’点。当平均可变成本曲线已经到达最低点M’点时，总平均成本曲线还没有到达最低点M点，也就是说，边际成本曲线与平均总成本曲线的交点M点的出现慢于边际成本曲线与总平均成本曲线的交点M’点的出现。此外，平均总成本曲线的最小值大于平均可变成本曲线的最小值，即M点的位置高于M’点。
