建筑工程模拟试题

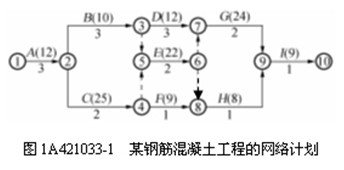

图1A421033-1是某项目的钢筋混泥土工程施工网络计划。其中，工作A、B、D是支模工程；C、E、G是钢筋工程；F、H、I是浇筑混泥土工程。箭线之下是持续时间（周），箭线之上是预算费用，并列入了表1A421033中。计划工期12周。工程进行到第9周时，D工作完成了2周，E工作完成了1周，F工作已经完成，H工作尚未开始。
网络计划的工作时间和预算造价 表1A421033
| 工作名称 | A | B | C | D | E | F | G | H | I | 合计 |
| 持续时间（周） | 3 | 3 | 2 | 3 | 2 | 1 | 2 | 1 | 1 | |
| 造价（万元） | 12 | 10 | 25 | 12 | 22 | 9 | 24 | 8 | 9 | 131 |
2.问题
（1）请绘制本例的实际进度前锋线。
（2）第9周结束时累计完成造价多少？按挣值法计算其进度偏差是多少？
（3）如果后续工作按计划进行，试分析上述实际进度情况对计划工期产生了什么影响？
（4）重新绘制第9周至完工的时标网络计划。
分析与答案
（1）绘制第9周的实际进度前锋线

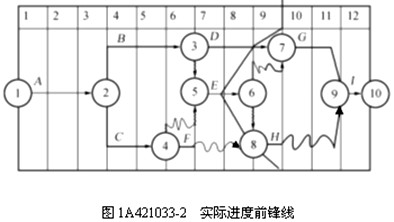

根据第9周的进度检查情况，绘制的实际进度前锋线见图1A421033-2，现对绘制情况进行说明如下：
为绘制实际进度前锋线，首先将图1A421033-1般到了时标表上；确定第9周为检查点；由于D工作只完成了2周，故在该箭线上（共3周）的2/3处（第8周末）打点；由于E工作（2周）完成了1周，故在1/2处打点；由于F工作已经完成，而H工作尚未开始，故在H工作的起点打点；自上而下把检查点和打点连起来，便形成了图1A421033-2的实际进度前锋线。
