二级建造师水利水电工程辅导资料:轻型井点降水和管井降水

2013-4-12  来自于:课评集

  水利水电工程辅导:轻型井点降水和管井降水

  答:管井法降水,是在基坑周围布置一些单独工作的管井,地下水在重力作用下流入井中,用抽水设备将水抽走(见图17.1)。

  2012<a二级建造师《水利水电》正版考试用书增值服务第四次 src="http://www.kepingji.com/news/images/201303/46240_1.jpg" width=472 height=225>

  图17.1管井降水布置示意图

  轻型井点是一个由井管、集水总管、普通离心式水泵、真空泵和集水箱等组成的排水系统,如图17.2所示。地下水从井管下端的滤水管凭借真空泵和水泵的抽吸作用流入管内,汇入集水总管,流入集水箱,由水泵排出。

  2012二级建造师《水利水电》正版考试用书增值服务第四次

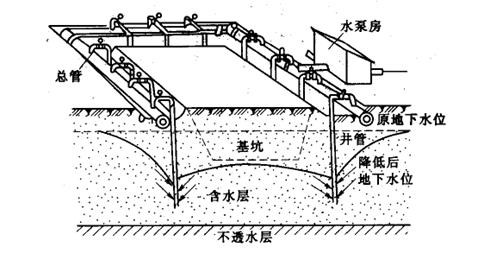

  图17.2轻型井点降水布置示意图

  两者的主要区别在于:①管井是单独作用的排水设备,轻型井点则是一个排水系统;②管井排水中地下水在重力作用下进入管井,轻型井点排水中地下水由其他设备的抽吸作用流入井管。
